Jakie są 4 rodzaje rusztowań?

4 rodzaje rusztowań: bezpośrednia odpowiedź

The 4 główne typy rusztowanie stosowane we współczesnym budownictwie to: Rusztowanie z rur i złączek , rusztowanie ramowe , rusztowania systemowe (modułowe). , i podwieszane rusztowanie . W ramach rusztowań systemowych — dominującego obecnie typu rusztowań w średnich i dużych projektach budowlanych — trzy najczęściej stosowane podsystemy to ringlock, cuplock i kwikstage. Zrozumienie projektu, nośności i idealnego zastosowania każdego typu rusztowania pomaga kierownikom projektów, wykonawcom i zespołom zaopatrzeniowym wybrać odpowiedni system do każdych warunków w miejscu pracy.

W tym przewodniku szczegółowo opjestano wszystkie cztery typy rusztowań, porównano ich kluczowe cechy użytkowe i przedstawiono praktyczne czynniki decydujące o najlepszym wyborze w przypadku projektów przemysłowych, komercyjnych i infrastrukturalnych.

Typ 1: Rusztowanie z rur i złączek

Rusztowanie rurowe i łącznikowe to najstarszy i najbardziej wszechstronny System rusztowań nadal w powszechnym użyciu. Jest zbudowany w całości z pojedynczych rur stalowych (normach, rygli i rygli) połączonych za pomocą łączników ze stali kutej matrycowo lub tłoczonej (zwanych również zaciskami). Ponieważ nie ma wstępnie zdefiniowanych punktów połączeń, rusztowanie rurowe i łącznikowe można skonfigurować tak, aby pasowało do praktycznie dowolnej geometrii konstrukcji — zakrzywionych fasad, nieregularnych planów i złożonego sprzętu przemysłowego.

Kluczowe komponenty

• Standardy: Rury pionowe przenoszące wszystkie obciążenia na podłoże poprzez płyty podstawy.
• Księgi: Rury poziome biegnące równolegle do lica budynku, łączące stojaki na każdym poziomie windy.
• Rygle: Poziome rury biegnące prostopadle do rygli, podtrzymujące deski lub deski rusztowania.
• Złącza: Złączki kątowe, złączki obrotowe i złączki tulejowe, które łączą rury pod dowolnym wymaganym kątem lub w dowolnej pozycji na długości rury.
• Nawiasy ukośne: Rury mocowane za pomocą złączek obrotowych pod dowolnym kątem w celu stabilizacji rusztowania przed obciążeniami bocznymi.

Tam, gdzie rusztowanie rurowe i łącznikowe sprawdza się najlepiej

Preferowanym wyborem jest rusztowanie z rurami i łącznikami struktury nieregularne lub zabytkowe gdzie żadne dwa przęsła nie są tej samej wielkości, do rusztowań wokół skomplikowanych urządzeń przemysłowych, takich jak zbiorniki technologiczne i estakady z rurami, a także do zastosowań stoczniowych i offshore, gdzie geometria dostępnej konstrukcji zmienia się w sposób ciągły. Całkowita swoboda geometryczna ma swoją cenę: montaż jest wolniejszy i bardziej pracochłonny niż w przypadku rusztowań modułowych, a jakość wzniesionego rusztowania zależy w dużej mierze od umiejętności monterów rusztowań umieszczających łączniki.

Typ 2: Rusztowanie ramowe (rusztowanie z ramą H)

Rusztowanie ramowe – zwane także rusztowaniem z ramą H lub rusztowaniem murowanym – jest zbudowane z wstępnie spawane ramy stalowe które są ułożone pionowo i połączone poziomo za pomocą krzyżulców i jednostek platform. Każda rama jest sztywnym zespołem spawanym, zwykle w konfiguracji przechodniej lub drabinkowej, produkowanym w standardowych wysokościach i szerokościach.

Standardowe konfiguracje ram

• Ramy przejściowe: Otwarta prostokątna rama z przezroczystym otworem u dołu, umożliwiająca pracownikom przejście na poziomie gruntu bez schylania się. Powszechnie stosowany przy pracach murarskich i tynkarskich na zewnątrz.
• Ramy drabinkowe: Rama ze stałą drabinką zintegrowaną ze stojakiem pionowym, zapewniająca pracownikom dostęp pomiędzy poziomami bez konieczności stosowania oddzielnej klatki schodowej.
• Wytrzymałe ramy o dużym obciążeniu: Wykonane z rur o większej średnicy (OD 57 mm lub 60 mm) do zastosowań o dużych obciążeniach pionowych, takich jak podpory i szalunki.

Zalety i ograniczenia

Rama rusztowanie is szybki w montażu na prostych, prostokątnych projektach ponieważ wstępnie spawana rama eliminuje konieczność montażu poszczególnych elementów w każdym węźle. Jest szeroko stosowany w budownictwie mieszkaniowym, komercyjnych pracach zewnętrznych i wewnętrznych pracach związanych z płytami gipsowo-kartonowymi. Podnośniki poziomujące u podstawy i kółka blokujące na rusztowaniach z ramą rolowaną umożliwiają dostosowanie go do lekko nierównych powierzchni.

Głównym ograniczeniem rusztowania ramowego jest jego stała geometria . Standardowych szerokości i wysokości ościeżnic nie można zmieniać na miejscu, co sprawia, że ​​nie nadają się one do skomplikowanych kształtów konstrukcyjnych lub projektów wymagających niestandardowych szerokości przęseł. Brakuje mu również możliwości wielokierunkowego usztywniania typowych dla modułowych systemów rusztowań, co ogranicza jego zastosowanie na bardzo dużych wysokościach lub przy dużych obciążeniach podpór.

Obróbka powierzchni rusztowań ramowych zazwyczaj obejmuje cynkowanie ogniowe, cynkowanie wstępne lub malowanie proszkowe. Ramy malowane proszkowo mogą być dostarczane w niestandardowych kolorach, aby spełnić wymagania projektu lub klienta — praktyczna opcja w przypadku placów budowy o dużej widoczności lub markowych.

Typ 3: Rusztowanie systemowe (modułowe).

Rusztowanie systemowe – zwane także rusztowaniem modułowym – wykorzystuje prefabrykowane elementy z punktami połączeń o stałych wymiarach , zastępując nieskończoną możliwość regulacji rury i łącznika znormalizowanym zestawem stojaków, ksiąg, stężeń, podnośników podstawowych i jednostek platform, które można szybko łączyć w określonych odstępach między węzłami. Rusztowanie systemowe jest obecnie dominującym typem rusztowania w średnich i dużych projektach budowlanych, konserwacji przemysłowej i projektach infrastrukturalnych na całym świecie, ponieważ łączy w sobie szybkość rusztowania ramowego ze znacznie większą elastycznością geometrii i nośności.

Trzy najczęściej stosowane podtypy rusztowań systemowych to ringlock, cuplock i kwikstage. Każdy z nich ma odrębny mechanizm połączenia, profil obciążenia i preferencje rynku regionalnego.

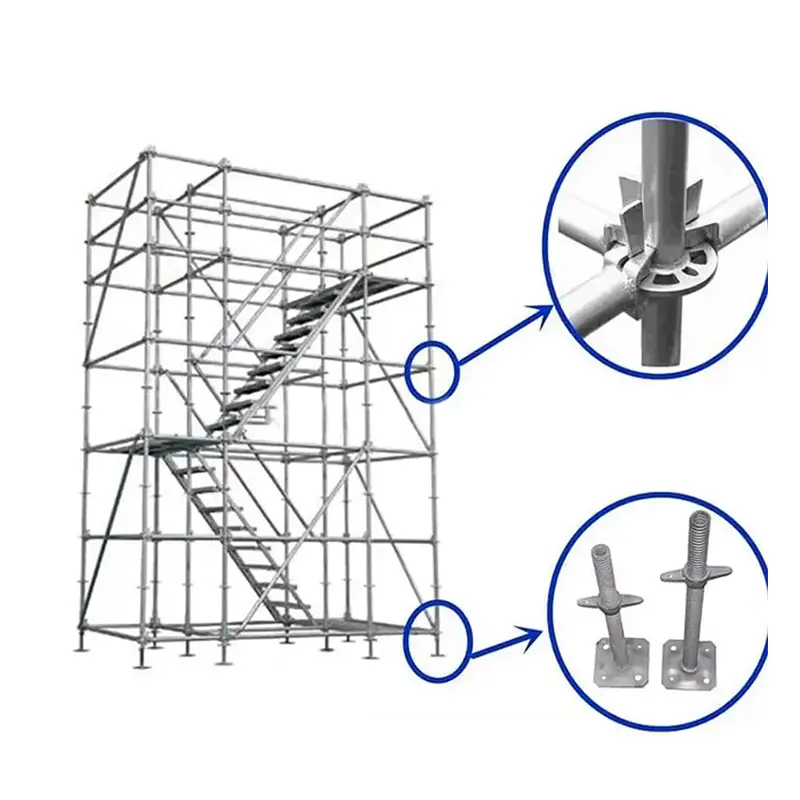

Rusztowanie Blokada pierścienia

Rusztowanie pierścieniowe - znane również jako rusztowanie rozetowe lub rusztowanie z blokadą sworzniową - wykorzystuje sztandary pionowe z okrągłymi rozetami spawane w regularnych odstępach (zwykle co 500 mm). Każda rozeta posiada 8 wyciętych otworów, w które można włożyć i zablokować jednym uderzeniem młotka główki klinowe rygli, rygli i zastrzałów. Możliwość łączenia w 8 kierunkach sprawia, że ​​ringlock jest najbardziej elastycznym geometrycznie spośród modułowych systemów rusztowań.

• Scentralizowana ścieżka obciążenia przez węzeł rozety minimalizuje naprężenia mimośrodowe i zapewnia doskonała sztywność skrętna w porównaniu z systemami typu miseczkowego.
• Wytrzymały system zamka pierścieniowego W60 może osiągnąć maksymalną nośność 80 kN na pojedynczą nogę , dzięki czemu nadaje się do szalunków mostów, podpór autostrad i ciężkich przemysłowych konstrukcji wsporczych.
• Rusztowanie pierścieniowe jest preferowanym systemem dla złożonych obiektów przemysłowych, w tym rafinerii, stoczni, elektrowni i platform wiertniczych, gdzie rusztowanie musi dostosować się do zakrzywionego sprzętu, wielopoziomowych stojaków na rury i geometrii planu nieprostokątnego.
• Materiał: rura stalowa o wysokiej wytrzymałości, średnica zewnętrzna 48,3 mm (standardowa) lub średnica zewnętrzna 60 mm (wytrzymała), zazwyczaj cynkowana ogniowo w celu ochrony przed korozją.

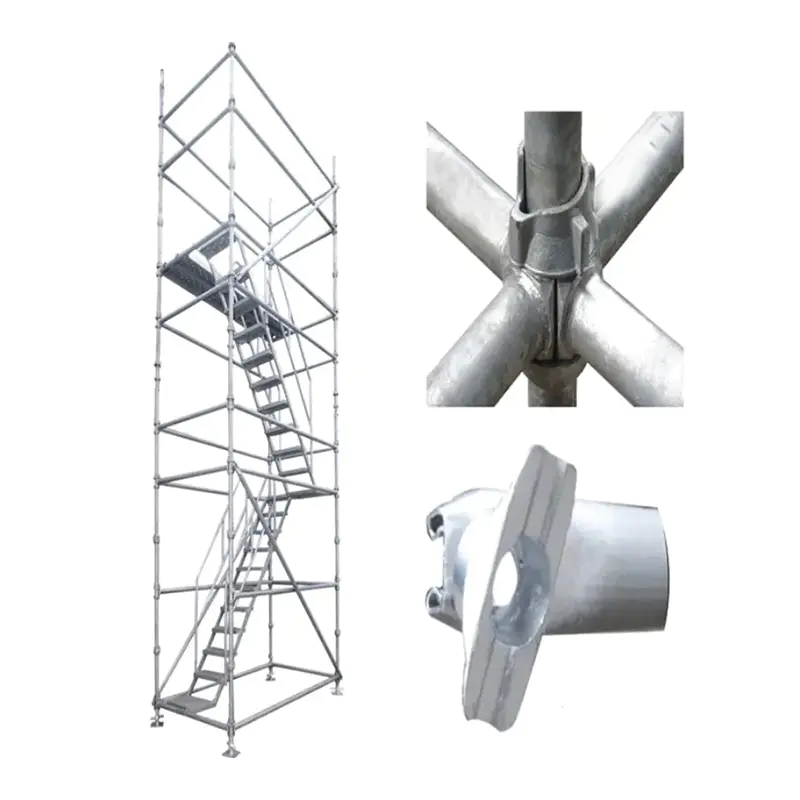

Rusztowanie Cuplock

Cuplock rusztowanie został opracowany w latach pięćdziesiątych XX wieku jako jeden z pierwszych systemów modułowych zastępujących tradycyjne rury i łączniki w powtarzalnych, prostokątnych projektach. Jego charakterystyczną cechą jest a mechanizm blokujący typu cup-joint : każdy punkt węzłowy na stojaku pionowym ma dolną miskę stałą i górną miskę przesuwną. Haki w kształcie litery T składające się z maksymalnie 4 rygli lub rygli są wrzucane do dolnej miseczki, górna miseczka jest wciskana na haki, a 3–4 uderzenia młotka trwale blokują połączenie.

• Każdy węzeł typu Cuplock łączy do 4 rygli lub rygli, ale połączenia są ograniczone do kątów prostych — jest to prostota, która przyspiesza montaż regularnych, prostokątnych konstrukcji.
• Cuplock jest szeroko stosowany w rusztowaniach dostępowych do fasad i systemach podpór szalunków stropowych, gdzie układ rusztowania jest regularny i powtarzalny.
• Solidny mechanizm blokujący sprawia, że ​​jest to niezawodny koń pociągowy do ciężkich renowacji, konstrukcji inżynieryjnych i prac związanych z podporami ram betonowych.
• Elementy Cuplock są dostępne w wersji malowanej lub cynkowanej ogniowo. Ocynkowany zamek Cuplock dobrze sprawdza się w środowiskach morskich i o wysokiej wilgotności bez konieczności częstego ponownego malowania.

Rusztowanie Kwikstage

Rusztowanie Kwikstage – zwane także rusztowaniem Quick Stage – to system modułowy cieszący się uznaniem w swojej branży Wytłoczki w kształcie litery V (trójkątne). wstępnie przyspawane do stojaków pionowych. Rygle i rygle są połączone za pomocą blokad klinowych napędzanych grawitacyjnie, które sprzęgają się z tymi wytłoczeniami bez nakrętek, śrub i luźnych łączników. Rezultatem jest rusztowanie, które mogą wznieść pracownicy po stosunkowo podstawowym przeszkoleniu, używając jedynie młotka.

• Kwikstage używa tylko pięć podstawowych elementów : stojaki, rygle, rygle, poręcze i stężenia – minimalizujące zarządzanie częściami na miejscu i zmniejszające ryzyko błędów montażowych.
• Jest to dominujący system rusztowań w Australii i Nowej Zelandii, gdzie stanowi około 80% całkowitego wykorzystania na rynku, a także jest powszechnie stosowany w Republice Południowej Afryki i Azji Południowo-Wschodniej.
• Kwikstage to praktyczny wybór dla prace elewacyjne w budynkach mieszkalnych i komercyjnych , murowanie, malowanie i ogólne prace konserwacyjne przy umiarkowanych wymaganiach dotyczących obciążenia.
• Prosta konstrukcja połączeń skraca czas montażu i ułatwia obsługę wykonawcom pracującym nad powtarzalnymi projektami o dużym rotacji.

Typ 4: Rusztowanie podwieszane

Rusztowanie podwieszane — zwane także rusztowaniem wiszącym lub rusztowaniem obrotowym — to platforma robocza zawieszony na szczycie konstrukcji za pomocą lin, drutu lub sztywnych elementów zawieszenia, a nie podpieranych od podłoża. Jest to standardowa metoda dostępu przy konserwacji zewnętrznej wysokich budynków, mostów i innych konstrukcji, w przypadku których wznoszenie rusztowania wspartego na ziemi byłoby niepraktyczne lub nieekonomiczne.

Typowe konfiguracje rusztowań podwieszanych

• Etap wahadłowy (zawieszenie dwupunktowe): Pozioma platforma zawieszona na dwóch niezależnych linach stalowych przymocowanych do zamontowanych na dachu żurawików lub belek podporowych. Stosowany do czyszczenia elewacji budynków, glazurowania, malowania i montażu okładzin na wieżowcach.
• Rusztowanie wielopunktowe: Platformy zawieszone w trzech lub więcej punktach, umożliwiające dostosowanie pomostu do zakrzywionych lub nieregularnych fasad.
• Rusztowanie łańcuchowe: Pozioma lina stalowa rozciągnięta pomiędzy dwoma punktami zakotwiczenia, na której zawieszona jest platforma — stosowana w konserwacji mostów i zastosowaniach przemysłowych.
• Rusztowanie wysięgnikowe: Platformy wsparte na belkach wysięgnikowych wystających z lica budynku, zapewniające dostęp do wystających lub cofniętych części fasad, do których nie można dotrzeć scenami wahadłowymi.

Względy bezpieczeństwa dotyczące rusztowań podwieszanych

Systemy rusztowań podwieszanych wymagają certyfikacji technicznej zakotwień zawieszenia, regularnej kontroli lin stalowych i mechanizmów podnoszących oraz ścisłego przestrzegania wymagań dotyczących zabezpieczenia przed upadkiem z wysokości w przypadku wszystkich pracowników na platformie. Ponieważ rusztowania nie można ustabilizować za pomocą stężeń naziemnych, integralność strukturalna systemu zawieszenia jest głównym czynnikiem bezpieczeństwa i należy ją ponownie sprawdzić po każdej modyfikacji lub zdarzeniu pogodowym.

Porównanie 4 typów rusztowań

Ringlock vs. Cuplock vs. Kwikstage: szczegółowe porównanie rusztowań systemowych

W przypadku nabywców zaopatrujących się w materiały na rusztowania systemowe wybór między zamkiem pierścieniowym, zamkiem typu Cuplock i kwikstage zależy od złożoności projektu, wymagań dotyczących obciążenia, norm rynku geograficznego i całkowitego kosztu posiadania. Poniższa tabela podsumowuje kluczowe różnice.

Kluczowe elementy rusztowań, które powinien znać każdy kupujący

Niezależnie od wybranego typu rusztowania, każdy system rusztowania zbudowany jest ze wspólnego zestawu elementów funkcjonalnych. Zrozumienie każdego elementu pomaga zespołom zakupowym zweryfikować, czy oferty dostawców są kompletne i prawidłowo określone.

Podstawowe elementy konstrukcyjne

• Normy (rury pionowe): Główne elementy nośne rusztowania. Wszystkie obciążenia pionowe od pracowników, materiałów i sprzętu przenoszone są przez stojaki na podstawki i ziemię. Standardy produkowane są w różnych długościach, aby umożliwić montaż rusztowania w windach.
• Księgi: Poziome elementy biegnące równolegle do lica budynku, łączące stojaki przy każdym dźwigu i zapewniające główną poziomą ścieżkę obciążenia. Długość rygla określa szerokość przęsła rusztowania.
• Rygle: Poziome elementy biegnące prostopadle do ksiąg, podtrzymujące deski rusztowania lub elementy tarasowe, na których stoją pracownicy. Rozstaw pawęży określa adekwatność konstrukcyjną platformy roboczej.
• Nawiasy ukośne: Pochylone elementy stabilizujące rusztowanie przed obciążeniami poziomymi od wiatru, obciążeniami mimośrodowymi i przypadkowymi uderzeniami. W rusztowaniu modułowym stężenia łączą się z tymi samymi rozetami lub punktami węzłowymi, co księgi.
• Podnośniki podstawowe (regulowane płyty podstawy): Gwintowane stalowe śruby mocowane do spodu stojaków, umożliwiają wypoziomowanie rusztowania na nierównym podłożu. Wysunięcie poza maksymalną zalecaną długość występu znacznie zmniejsza nośność standardu.

Platforma i elementy zabezpieczające

• Deski rusztowania / stalowe elementy tarasowe: Powierzchnia robocza rusztowania rozciągająca się pomiędzy ryglami. Ze względu na trwałość i możliwość długotrwałego ponownego wykorzystania preferowane są stalowe jednostki tarasowe ze zintegrowanymi powierzchniami antypoślizgowymi zamiast desek drewnianych.
• Poręcze i krawężniki: Obowiązkowe elementy zabezpieczające przed upadkiem na otwartych krawędziach podestów roboczych. Wysokość górnej szyny jest określona przez obowiązujące normy bezpieczeństwa dla każdego kraju.
• Schody schodowe i jednostki dostępu po drabinach: Dedykowane zestawy schodów schodowych zintegrowane z systemem rusztowań zapewniają bezpieczny, ergonomiczny dostęp pomiędzy poziomami wind i są wymagane przez większość nowoczesnych przepisów bezpieczeństwa budowlanego dla rusztowań powyżej określonej wysokości.
• Złączki i złącza tulejowe: Stosowany w rusztowaniach rurowo-złączowych oraz jako dodatkowe elementy łączące w rusztowaniach modułowych do mocowania rur łączących, ściągów fasadowych i tymczasowych elementów usztywniających do głównej ramy rusztowania.

Jak wybrać odpowiedni typ rusztowania dla swojego projektu

Wybór odpowiedniego systemu rusztowań to decyzja wpływająca na bezpieczeństwo pracowników, koszt projektu, czas trwania programu i możliwość ponownego wykorzystania rusztowania w przyszłych projektach. Poniższe praktyczne kryteria kierują procesem selekcji.

Krok 1: Zdefiniuj geometrię konstrukcji

Jeśli rusztowana konstrukcja jest prostokątna i ma regularny plan, rusztowanie ramowe lub rusztowanie modułowe Cuplock/kwikstage zapewni najszybszy montaż przy najniższych kosztach. Jeśli konstrukcja ma zakrzywione ściany, wielopoziomowe cofnięcia, złożone wyposażenie lub plan nieprostokątny, właściwym wyborem będzie rusztowanie modułowe typu ringlock lub rusztowanie rurowo-złączkowe.

Krok 2: Ustal wymagania dotyczące obciążenia

Podesty robocze rusztowań klasyfikuje się według maksymalnego obciążenia, jakie są przeznaczone do przenoszenia na jednostkę powierzchni. W przypadku rusztowań dostępowych, w których przebywają wyłącznie pracownicy i narzędzia ręczne, odpowiedni jest lżejszy system. Do układania cegieł, bloczków betonowych lub przechowywania ciężkich materiałów na rusztowaniu wymagany jest system o większej wydajności — pierścień pierścieniowy lub wytrzymały zamek typu Cuplock. W przypadku szalunków i szalunków podpierających beton wylewany na miejscu kryterium nadrzędnym jest maksymalne obciążenie na nogę i należy określić wytrzymały system ringlock W60 lub system ramy podporowej.

Krok 3: Weź pod uwagę szybkość erekcji i dostępność siły roboczej

W projektach, w których montaż i demontaż rusztowania są na ścieżce krytycznej, zawsze preferowane jest rusztowanie systemowe zamiast rury i łącznika. Beznarzędziowy montaż Kwikstage i prostota pięciu elementów sprawiają, że jest to najszybszy system do prostych projektów. Montaż pierścienia pierścieniowego na złożonych konstrukcjach jest o około 30% szybszy niż równoważny montaż pierścienia typu Cuplock dzięki eliminacji zakleszczania się panewki i samocentrującemu połączeniu klinowemu. Tam, gdzie brakuje wykwalifikowanych monterów rusztowań, prostsze systemy zmniejszają ryzyko błędów montażowych, które zagrażają integralności konstrukcji.

Krok 4: Oceń obróbkę powierzchni i środowisko

W środowiskach morskich, przybrzeżnych lub o wysokiej wilgotności elementy rusztowań ocynkowane ogniowo znacznie przewyższają stal malowaną i powinny być określone jako domyślne. W przypadku projektów, w których rusztowanie jest często używane w wielu lokalizacjach, ocynkowane elementy zachowują ochronę przed korozją dzięki powtarzającym się cyklom montażu i demontażu bez degradacji powłoki farby, która wpływa na mniej trwałą obróbkę powierzchni.

Krok 5: Oceń wsparcie techniczne dostawcy

W przypadku skomplikowanych projektów rusztowań — wysokich wież podporowych, nieregularnych rusztowań przemysłowych lub wielkogabarytowych rusztowań dostępowych do projektów infrastrukturalnych — dostawca powinien dostarczyć rysunki techniczne, obliczenia obciążenia oraz ocenę projektu przez wykwalifikowanego inżyniera przed rozpoczęciem montażu. Dostawcy posiadający własne możliwości inżynieryjne, zarządzanie jakością z certyfikatem ISO i udokumentowane doświadczenie w eksporcie są właściwym wyborem w przypadku międzynarodowych zamówień materiałów na rusztowania.

Normy bezpieczeństwa rusztowań i certyfikaty jakości

Aby materiały rusztowań mogły być akceptowane na regulowanych placach budowy, muszą odpowiadać obowiązującym normom krajowym i międzynarodowym. Kluczowe standardy regulujące wymiary elementów rusztowań, właściwości materiałów, testowanie obciążenia i obróbkę powierzchni obejmują:

• EN 39 / EN 74: Normy europejskie dotyczące rur rusztowaniowych i złączy, regulujące gatunek stali, grubość ścianki rury, tolerancje wymiarowe i wymagania dotyczące badań mechanicznych.
• AS/NZS 1576: Standardowa seria rusztowań w Australii i Nowej Zelandii, która reguluje zarówno konstrukcję rusztowania, jak i działanie Kwikstage i innych modułowych elementów rusztowań szeroko stosowanych na tych rynkach.
• OSHA 1926, podczęść Q: Amerykańska norma federalna regulująca budowę, użytkowanie i kontrolę rusztowań na placach budowy, ustalająca nośność, wymagania dotyczące szerokości podestu i przepisy dotyczące ochrony przed upadkiem.
• Oznakowanie CE (Europa): Potwierdza, że elementy rusztowań wprowadzone na rynek UE spełniają wymagania konstrukcyjne i bezpieczeństwa obowiązującej zharmonizowanej normy europejskiej.
• ISO9001: Certyfikacja systemu zarządzania jakością potwierdzająca, że producent rusztowań prowadzi udokumentowaną kontrolę produkcji, kontrolę przychodzących materiałów i testowanie produktu końcowego – podstawowy wymóg w przypadku zamówień międzynarodowych.

W przypadku międzynarodowego pozyskiwania materiałów na rusztowania kupujący powinni poprosić o raporty z testów walcowni stali użytej do produkcji komponentów, kopie odpowiednich certyfikatów produktu oraz dowody przeprowadzenia przez strony trzecie testów obciążeniowych proponowanego systemu rusztowań. Dokumenty te są niezbędne, aby zadowolić inspektorów bezpieczeństwa na budowie i organy kontroli budowlanej w większości jurysdykcji.
