Części rusztowania z blokadą pierścieniową: specyfikacje komponentów, tolerancje i przewodnik zakupów

W poniedziałek dotarły do nas trzy kontenery rusztowania ze śluzą pierścieniową. Do środy ekipa budowlana odrzuciła dwa z nich – nie ze względu na cienką stal lub nierówne powłoki cynkowe, ale dlatego, że ostrza rygla nie pasowały do ​​rozet stojaków już stojących na placu budowy. Na papierze był to „ten sam system”. W dłoni był to złom.

Taka jest codzienna rzeczywistość w przypadku zakupu części do rusztowań z zamkami pierścieniowymi. System wygląda na uniwersalny, ale geometria jest zastrzeżona: rozstaw rozet, szerokość szczeliny, profil ostrza i grubość klina różnią się w zależności od producenta i części z dwóch różnych łańcuchów dostaw rzadko łączą się ze sobą . Zgodność jest ważniejsza od ceny i czasu realizacji. Poniżej znajduje się szczegółowe spojrzenie na działanie każdego komponentu, który wymiar decyduje o tym, czy pasuje i co należy sprawdzić przed podpisaniem zamówienia.

Części rusztowania z blokadą pierścieniową w skrócie

Rama zamka pierścieniowego składa się z siedmiu grup funkcjonalnych. Dostawcy sprzedają je osobno i wszystkie muszą pochodzić z tej samej rodziny geometrii.

Razem ze ściągami, drabinkami i krawężnikami grupy te tworzą całość zestawienia materiałowego – pod warunkiem zamówienia każdej linii według wzoru rozety jednego producenta.

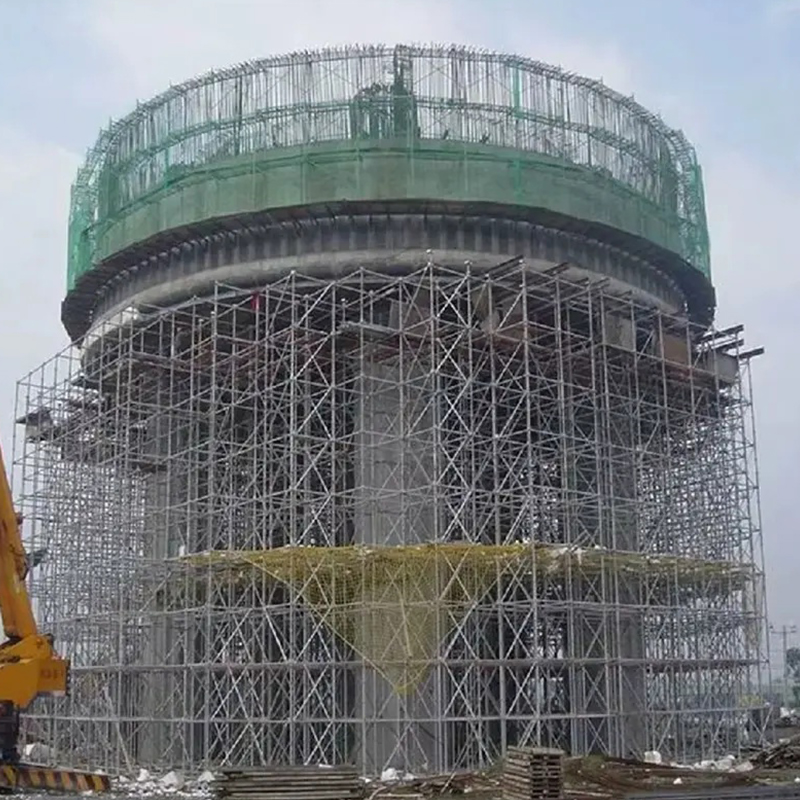

Rusztowanie pierścieniowe ocynkowane ogniowo dla infrastruktury ciężkiej Modułowy system pierścieniowy z blokadą klinową w kształcie rozety, stal Q345B, wykończenie cynkowane ogniowo i 8-kierunkowe połączenia do mostów i podpór przemysłowych. Zobacz produkt →

Standardy pionowe: Rozstaw rozet ustala całą siatkę

Podstawa pionowa jest elementem nośnym. Typowym rozmiarem zamka pierścieniowego jest Średnica zewnętrzna 48,3 mm przy ściance 3,2 mm ze stali Q355B, z czopem na jednym końcu do łączenia i rozetami przyspawanymi w stałych odstępach. Wersje z ciężkimi podporami sięgają rury o średnicy do 60,3 mm.

W większości systemów rozstaw rozet wynosi 500 mm, a standardowe długości wahają się od 0,5 m do 3,0 m w odstępach co 500 mm. Ta pojedyncza liczba określa długość każdej księgi, rozmiar każdego stężenia, rozstaw każdej deski i wysokość każdego podnośnika. Zmień moduł, a wraz z nim zmieni się cały katalog.

Co mierzyć gdy wyląduje pierwsza paleta

• Podziałka rozety mierzona pomiędzy środkami spoin, a nie od końca rury.
• Szerokość szczeliny i grubość ostrza łącznie – szczelina 10 mm z ostrzem 9,5 mm to luźne połączenie.
• Średnica rury i grubość ścianki z suwmiarką; Tubus 48,0 mm sprzedawany jest jako 48,3 mm częściej, niż ktokolwiek przyznaje.
• Długość czopa i położenie otworu na kołek, ponieważ krótki czop zamienia złącze w złącze dekoracyjne.

Księgi, kliny i rozety: połączenie przenosi obciążenie

Rygiel z zamkiem oczkowym nie jest przykręcany. Kute ostrze wpada w szczelinę w rozecie, po czym wbijany jest klinowy kołek, aby je zablokować: jedno uderzenie młotka, bez luźnych łączników. Rozeta zwykle niesie osiem szczelin pod kątem 45 stopni , zatem rygle spotykają się pod kątem prostym, a zastrzały wychodzą ukośnie z tego samego węzła.

Standardowe długości pól to 0,73, 1,09, 1,40, 1,57, 2,07, 2,57 i 3,07 m, a najpopularniejszą konfiguracją roboczą jest przęsło 2,07 m z podniesieniem na wysokość 2,0 m. Blokada pierścieniowa jest tylko jedną z nich cztery główne rodziny systemów rusztowań ; pozostali podzielają koncepcję modułową, ale tylko zamek pierścieniowy standaryzuje sam węzeł. Kliny są materiałami eksploatacyjnymi, dlatego zamów 5–8% części zamiennych, zamiast odkrywać braki na górnym podnośniku. Podczas kontroli zwróć uwagę na spoinę ostrza z rurą — odlewane ostrza pękają na występie, kute ostrza wyginają się jako pierwsze i można je wykryć, zanim ulegną uszkodzeniu.

Nawiasy ukośne: część utrzymująca kwadrat wykuszu

Zawias tworzą dwa sztangi i dwa rygle. Klamra zamienia go w trójkątną strukturę. Stężenia przęsła to zazwyczaj rurki o wymiarach 48,3 x 2,5 mm z głowicami stałymi lub obrotowymi, których wymiary odpowiadają łącznie szerokości przęsła i wysokości podnoszenia — stężenie 2,07 x 2,0 m nie pasuje do przęsła 2,57 m.

Praktyka projektowa polega zwykle na stężeniu pełnym przęsłem w dolnym podnośniku, a następnie stężeniu przęseł w odstępach na każdej ścianie, ze stężeniami w planie na poziomach ściągów. Dokładny wzór należy do rysunku projektanta, ale błędną częścią jest zwykle kolejność: policzone księgi, zapomniane szelki.

• Upewnij się, że stężenie pasuje zarówno do długości przęsła, jak i wysokości podnoszenia, a nie tylko do przęsła.
• Sprawdź średnicę trzpienia głowicy względem szczeliny rozety; niewymiarowe szpilki wibrują.
• Odrzuć wygięte rury — łuk o średnicy 20 mm wyciąga przęsło z pionu, gdy jest zamykane.

Podstawy podnośników, głowice U i spód ścieżki ładunku

Regulowany podnośnik podstawowy to solidna śruba, zwykle o średnicy 38 mm i długości 600 mm, przyspawana do płyty o wymiarach 150 x 150 x 8 mm z możliwością regulacji w przybliżeniu 300 mm. Ta regulacja służy do poziomowania, a nie do wydłużania ramy: nośność spada wraz z wysuwaniem się śruby, dlatego odsłonięty gwint powinien być krótki i oprzyj płytkę na podeszwie, która rozkłada obciążenie.

Ta sama logika obowiązuje na górze. Głowice w kształcie litery U z płytami 150 x 150 mm podtrzymują belki i szalunki, natomiast głowice wideł utrzymują belki drewniane H20 na miejscu. Obydwa wpadają na górę standardu lub na czop, więc główka musi pasować do rury, a nie tylko do obciążenia. Po dostawie sprawdź spoinę płyty, rozwałkuj śrubę na płaskiej powierzchni pod kątem prostości i wyrzuć pomalowane gwinty – farba ukrywa pęknięcia i zaciera nakrętkę.

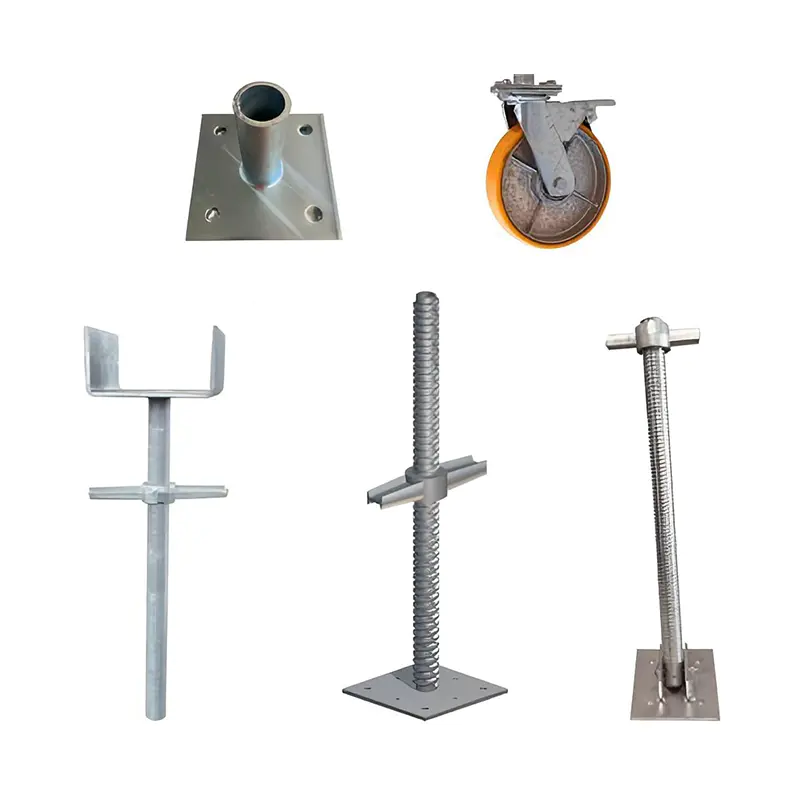

Regulowany podnośnik podstawowy do podpór rusztowań i szalunków Podstawa gwintowana wyrównuje nierówne podłoże, reguluje się w zakresie 50–300 mm, wytrzymuje nacisk 50–100 kN i pasuje do blokad talerzowych, szalunków i standardowych systemów rusztowań. Zobacz produkt →

Platformy, krawężniki i akcesoria, o których zapomina większość zamówień

Deski stalowe mają zwykle szerokość 320 mm z hakami opuszczonymi nad ryglem, a każda z nich waży 12–18 kg, co sprawia, że należy je przenosić ręcznie, a nie konstrukcyjnie. Krawężniki mają wysokość 150 mm; Zabezpieczenie krawędzi stanowią słupki poręczy i łączniki podwójne. Wsporniki boczne poszerzają platformę bez dodawania standardów i właśnie z tego właśnie wynika znaczny wzrost produktywności w systemie zamka pierścieniowego.

Części opóźniające przekazanie prawie nigdy nie są głównymi elementami. Są to te najmniejsze: sworznie czopowe, zaciski zabezpieczające, kołnierze, zespoły drabinkowe, łączniki ściągające i głowice wideł. Utwórz zestawienie materiałów element po elemencie, po jednej linii na komponent, a braki znikną.

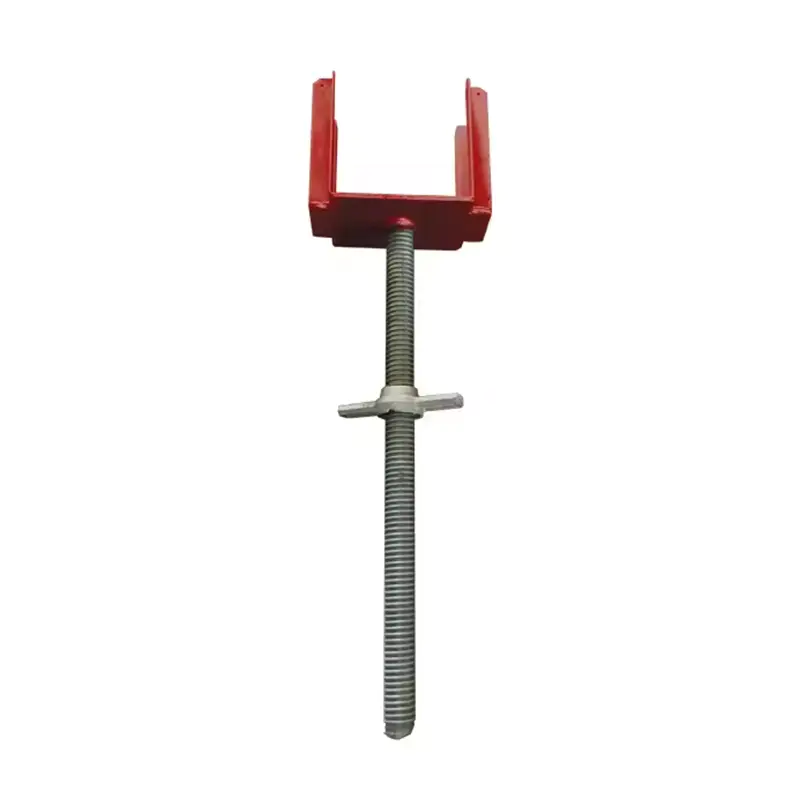

Wspornik głowicy widełkowej do żeber i belek szalunkowych Głowica widełkowa podtrzymuje żebra i belki szalunkowe z regulacją gwintu ± 0,5 mm, stal Q235/Q345 i wykończenie cynkowane ogniowo do szalunków wielkogabarytowych. Zobacz produkt →

Gatunek stali, cynkowanie i tolerancje: co należy sprawdzić przy dostawie

Dwa zamówienia mogą wyglądać identycznie na liście załadunkowej i zachowywać się zupełnie inaczej po dwóch latach na świeżym powietrzu. Gatunek, grubość ścianki i wykończenie wyjaśniają prawie całą różnicę.

Normy podają punkty odniesienia: EN 12810 i EN 12811 dla rusztowań systemowych, BS 1139-5 na rynku brytyjskim, z platformami roboczymi powszechnie zaprojektowanymi do obciążenia klasy 3 (200 kg/m²) lub klasy 4 (300 kg/m²). Hyson twierdzi, że produkcja rusztowań następuje ISO 9001, BS 1139 i EN 74 , ze spawaniem zgodnie z procedurami AWS i EN. Następnie sprawdź trzy fizyczne rzeczy: grubość ścianki na końcu rury, prostotę na całej długości i odpryski spawalnicze wewnątrz rury, które będą odpryskiwać na platformę poniżej.

Kupowanie części zamka pierścieniowego: krótka lista kontrolna przed złożeniem zamówienia

1. Najpierw sprawdź geometrię rozety – podziałkę, szerokość szczeliny i grubość ostrza – w porównaniu z systemem już na miejscu.
2. Poproś o atesty huty i protokół grubości cynkowania, a nie o zdjęcie palety.
3. Potwierdź klasę część po części: standardy i rygle w Q355B, deski i krawężniki często w Q235.
4. Uzgodnij zapasowe proporcje klinów, szpilek i zacisków przed wysyłką, a nie po pierwszej dostawie.
5. Sprawdź pakowanie i załadunek: wiązki według długości, jeden plan załadunku na kontener, wagę zweryfikowaną na podstawie faktury.

Jeśli wolisz nie przeprowadzać tej listy kontrolnej w odniesieniu do dostawcy, którego nigdy nie audytowałeś, prześlij nam wymiary pól, wysokości podnoszenia i klasę obciążenia a my wrócimy z listą części i sprawdzeniem rysunku.

Części rusztowania z blokadą pierścieniową to proste obiekty w bezlitosnym systemie. Dopasuj geometrię, gatunek i wykończenie oraz policz małe części w tej samej kolejności — te trzy rzeczy decydują o tym, czy dostawa zostanie zmontowana, czy zwrócona.

Hyson produkuje rusztowania pierścieniowe i akcesoria do nich w Nantong w Chinach, obok szalunków stalowych i ciężkich konstrukcji stalowych, w zakładzie o powierzchni 15 000 m², który pod jednym dachem oferuje cięcie laserowe, gięcie i certyfikowane spawanie. Części dostarczane są cynkowane ogniowo, a przychodzące zamówienia są sprawdzane pod kątem zgodności z istniejącym wzorem rozetek klienta przed rozpoczęciem produkcji. Piętnastoletnie doświadczenie i długotrwałe dostawy dla dużych wykonawców infrastruktury mówią coś o biurze kreślarskim — ale specyfikacja na rysunku nadal decyduje o zamówieniu.
